Водокольцевой вакуумный насос (water ring vacuum pump) или жидкостно-кольцевой насос относится к низковакуумному оборудованию, но благодаря простой конструкции и принципу действия широко используется на производствах и в домашних условиях.

Насос ВВН

Конструкция водокольцевого вакуумного насоса состоит из цилиндрического корпуса, внутри которого находится ротор с лопастями. Ротор смещен относительно оси вверх, а внутрь корпуса заливается жидкость (вода), но не полностью.

Принцип работы водокольцевого вакуумного насоса выглядит следующим образом:

  1. Вал ротора соединен с электрическим двигателем, который и приводит его в движение.
  2. Вращаясь лопасти ротора под действием центробежной силы разгоняют воду по окружности корпуса, образуя посредине герметичную полость в виде серпа. Эта полость является рабочей камерой насоса.
  3. Благодаря смещению ротора между лопастями образуются промежутки, которые уменьшаются в объеме в процессе вращения. Откачиваемый воздух попадает в эти промежутки и при уменьшении их объема сжимается.
  4. В крайней точке рабочей камеры сжатый воздух накапливается и продолжает сжиматься до определенного давления, затем выходит через выходное отверстие.

В процессе сжатия откачиваемая среда очищается от всех загрязнений и паров с помощью воды, окружающей ее.

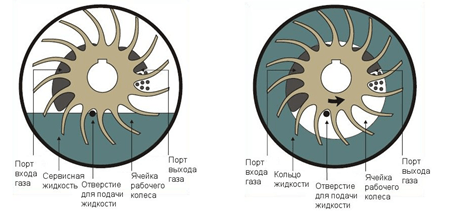

Насос ВВН в работе

Существуют двухступенчатые конструкции насоса, в которых сжатие воздуха происходит последовательно в двух камерах. С помощью такого оборудования получается немного глубже вакуум.

Одноступенчатый водокольцевой насос ВВН способен создавать вакуум в диапазоне 80-40 мм.рт.ст., двухступенчатые модели – до 10 мм.рт.ст.

Исходя из такого принципа действия можно сделать выводы о преимуществах и недостатках оборудования.

Преимущества водокольцевого вакуумного насоса:

  • надежность;
  • большой рабочий ресурс благодаря отсутствию трения и износа;
  • экономичность;
  • легкость эксплуатации;
  • возможность откачивать загрязненные среды и пары (исключением являются агрессивные и ядовитые вещества).

После откачивания пыльных и абразивных смесей воду в насосе необходимо полностью поменять во избежание поломок. Для экономии водного ресурса предусмотрена специальная система фильтрации, после чего очищенная жидкость может использоваться повторно.

Недостатком водокольцевого насоса является необходимость в контроле уровня воды и низкий показатель вакуума в результате.
